走進一間正在施工中的房子,如果你只看到裸露的紅磚牆、垂吊的紅色電管、沒粉光的天花板,心裡可能會想:「這樣叫做做到哪裡了?還要多久才能開始裝潢?」其實這個階段正是結構體完成、隔間牆成形、水電預留剛起步的關鍵期,也是最容易看出師傅功夫的時間點。

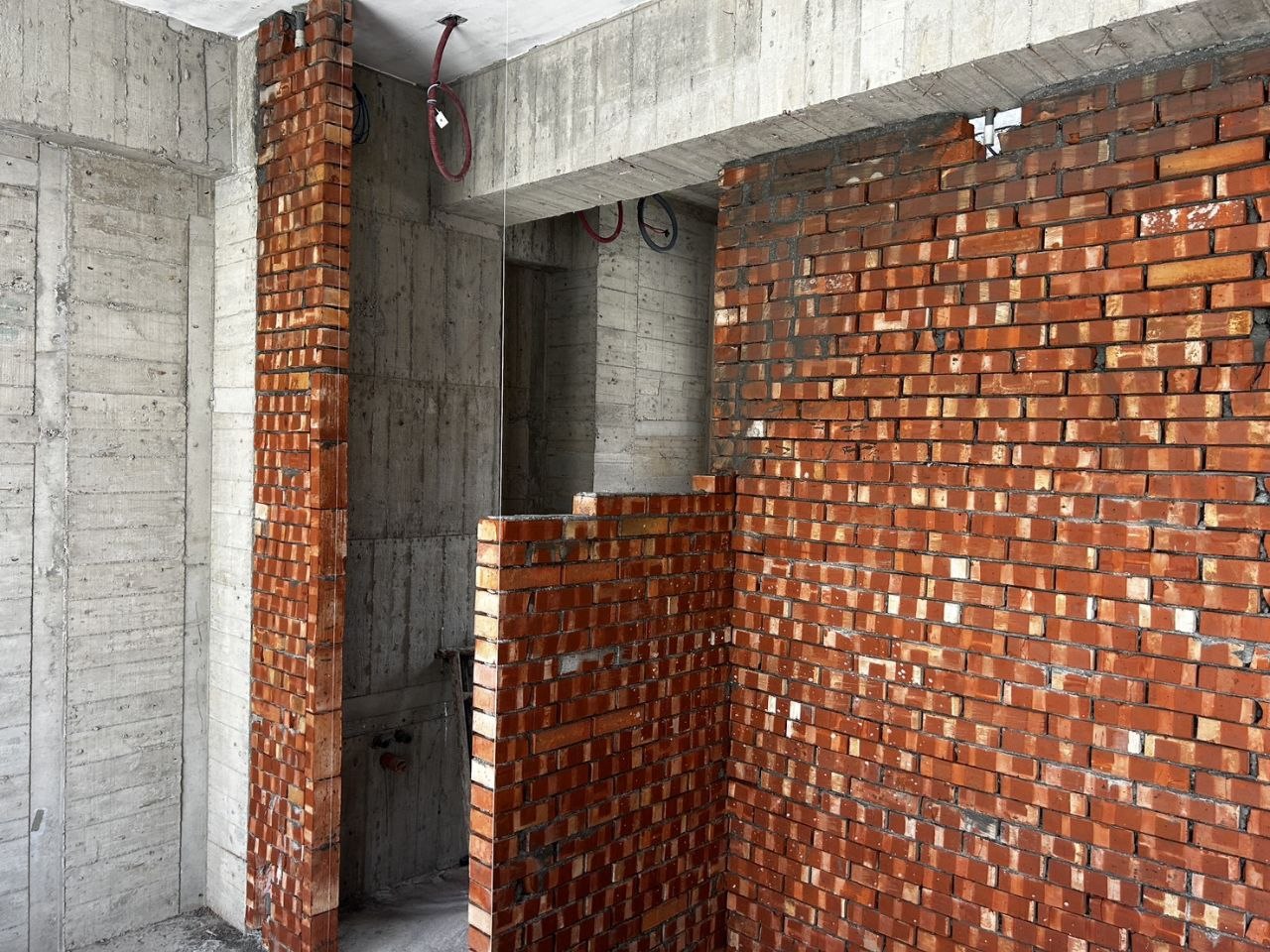

這篇文章用一張實地拍攝的工地照,帶大家看懂 RC 結構 + 紅磚隔間 + 水電配置三條工程線如何並行,以及業主與監工可以從畫面裡抓到哪些品質眉角。

一、從畫面一眼看出的三條工程線

這張照片最值得注意的,是三條不同工程線在同一個空間裡同時進行的狀態:

• 結構線:混凝土牆與樓板已經灌漿完成,顏色深淺不一但表面密實,看不到蜂窩或爆模等嚴重瑕疵,代表結構體本身品質到位。
• 隔間線:紅磚牆正以英式砌法(English Bond)一層丁一層順地堆疊上去,灰縫控制在 8-10 mm 之間,垂直度與水平線都還算整齊——這是台灣傳統泥作師傅的基本功,做得好不好一眼就看出來。
• 水電線:天花板下方懸垂的紅色 PVC 導管,屬於暗管預留,還沒穿線也沒接出線盒,代表水電工程剛進入配管階段。

三條線同時進行,順序錯了就會出大事——磚牆砌錯位置,後面的水電管就得繞路;水電管沒預留好,隔間牆封起來之後就得打牆補救。所以這個階段是最容易踩坑、也最值得監工的時期。

二、紅磚隔間牆的砌法選擇:英式砌法為什麼是台灣主流?

畫面裡這道隔間牆,從丁磚與順磚規則交替的特徵來看,採用的是英式砌法(English Bond)——這是台灣最常見的紅磚隔間做法,適合單牆(半磚牆,約 11.5 公分厚)的輕隔間使用。

英式砌法的優點是:

• 結構穩定:丁順交替讓牆體在兩個方向都有連結,避免單一方向的弱面。
• 節省材料:比雙牆(約 23 公分)省磚、省空間,適合室內隔間。
• 施工快速:師傅熟悉度高,不易出錯。

但要注意的是,紅磚隔間牆屬於非承重牆,主要功能是空間劃分。如果你打算日後在牆上掛重型物品(如電視、吊櫃、熱水器),記得提前請水電或泥作在砌磚時預埋固定鐵件或灌漿塊,否則完工後就只能打膨脹螺絲到處補救。

三、水電預留管:現在不做,將來只能打牆

天花板下方垂吊的紅色 PVC 管,是台灣最常見的電力迴路導管(EMT 或 PVC 硬管)。在這個階段預留好,後續穿線就只要拉線、不用打牆。

這張照片特別值得業主檢查三件事:

1. 管口有沒有封口保護?照片裡的管口是開著的,水泥塊、砂漿、雜物很容易掉進去造成阻塞。一旦阻塞,後續穿線就要通管,嚴重的甚至要把管線打掉重拉。
2. 迴路有沒有標示?現場完全看不到迴路編號標籤,等到所有牆面粉光完,要分辨哪條管是客廳燈、哪條是浴室插座,只能靠師傅腦袋記憶。
3. 出線盒位置預留對不對?天花板下方的紅色管端是預留給燈具或偵煙器的點位;牆面中段的管線是給插座或開關的點位。這些位置在砌磚之前就應該在圖面上標示清楚,不能憑師傅現場自由心證。

四、混凝土天花板的眉角:模板痕與漏漿

畫面天花板表面可見明顯的木模紋理(formwork marks)——這代表當時是用木質合板模板,而不是鋼模。木模便宜但表面較粗,完成後如果要直接油漆,效果會比較差。

另外在板與梁的接縫處,可以看到一些輕微漏漿痕跡(顏色較深的區塊),這是模板接縫不密實造成的——通常不影響結構安全,但如果要日後直接裸露天花板不加裝潢,觀感會打折。常見的補救方式有兩種:

• 批土+油漆:用石膏或彈性批土整平後再上漆,適合工業風或北歐風的設計。
• 釘天花板:矽酸鈣板、夾板或 PVC 板釘平,適合一般住宅裝潢。

五、門洞過梁:別忽略這個小細節

照片左側可以看到紅磚牆延伸到門洞上方時,頂部有一道RC 過梁(reinforced concrete lintel)承托——這是門洞結構的標準做法,避免磚牆直接承受上方結構重量而產生裂縫。

合格的過梁必須具備三個條件:

• 支承長度足夠:每端伸入磚牆至少 10 公分。
• 配筋正確:主筋與箍筋按結構計算書配置。
• 與結構體一次澆置:從梁到板底連續澆置,避免日後接縫裂縫。

過梁下方那根臨時支撐木桿,則是支撐模板用的——理論上混凝土強度達到 70% 以上就可以拆除,但有些師傅會留到隔間牆砌完才拆,以策安全。

六、業主與監工在這個階段要做的事

如果你正準備蓋自己的房子,或是想知道自家工地進度到哪裡,除了看結構技師有沒有現場查驗之外,也建議親自走一趟工地,做以下五件事:

• 🔍 看砌法規則性:紅磚丁順是否交替正確,灰縫是否飽滿水平。
• 🔍 看電管封口:水電預留管口是否有膠帶或蓋子封住,避免阻塞。
• 🔍 看迴路標示:每條電管是否標明對應的開關、插座或燈具位置。
• 🔍 看過梁支承:門窗洞口上方是否都有過梁,且支承長度足夠。
• 🔍 看清潔與保護:工地雜物是否集中、地坪是否有保護措施,避免後續泥作粉塵污染。

這塊現場屬於「主體完成、隔間成形、水電剛起步」的過渡期。後續還會有一連串工序:隔間牆完成 → 水電穿線 → 防水層施作 → 牆面粉光 → 地板磁磚或木地板 → 系統櫃與木作。每一步都有眉角,我們會持續把不同階段的工地現況整理給大家。

本篇為固德老屋翻新實地工地分享。如果你正在觀望自家翻修或新建工程,也歡迎把這篇文章收藏起來,對照自家工地的照片核對眉角。
