H 鋼支撐架設完整攻略：本文從室內 H 鋼支撐工地實錄出發，解析 H 鋼的 4 大規格、5 大施工眉角（負載計算、焊接固定、底座、支撐間距、安全監測）、3 大常見 NG 與預算規劃，幫助老屋翻新屋主掌握拆除/結構補強的支撐眉角。

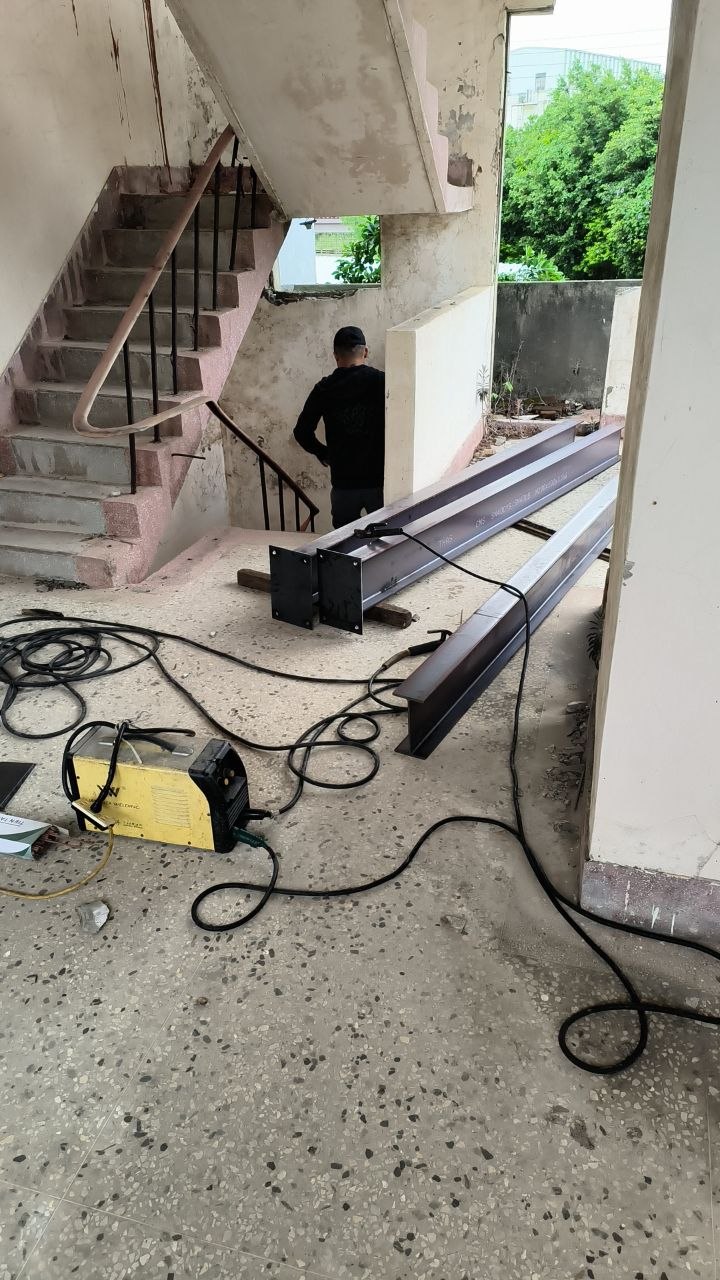

一、照片解讀：H 鋼支撐架設工地
本照片呈現「室內 H 鋼支撐工地」現場，從圖中可看到：
- H 鋼：地面擺放 I 字型鋼（H 型鋼或工字鋼），用於結構支撐
- 焊接機：黃色焊接機 + 電纜線，用於 H 鋼之間的固定焊接
- 樓梯：背景有混凝土樓梯，顯示這是透天厝或公寓的樓梯間
- 工人：黑衣工人站在樓梯旁，準備焊接作業
- 牆面：既有牆面油漆剝落（顯示老屋現況）
- 外部光線：透過開口可見綠色植物，營造工地與外界的對比
這是典型的老屋拆除前的結構支撐或局部結構補強案場，常見於樓梯間、夾層屋、頂樓加蓋等局部結構改造。
二、為什麼要做 H 鋼支撐？
H 鋼支撐（Steel Beam Support）是老屋結構補強與局部拆除的關鍵輔助設施，3 大常見需求：
- 結構補強：當樑柱裂縫、承載不足、老舊 RC 結構強度下降
- 局部拆除：要拆牆/拆樓板/拆樓梯，但又不能影響上層結構
- 頂樓加蓋：原結構承載不足，需新增 H 鋼補強承載能力
沒有支撐就拆除承重結構，輕則樓板變形、重則整棟坍塌，是重大公安危險。
三、H 鋼的 4 大規格比較
規格 1：H 型鋼（H-beam）
- 特性：截面像英文字母 H、寬度 = 高度
- 優點：載重方向對稱、承載力強、適合柱與樑
- 單價：每噸 35,000~55,000 元
規格 2：I 型鋼（I-beam）
- 特性：截面像英文字母 I、寬度 < 高度
- 優點：單價較 H 鋼便宜
- 缺點：弱軸承載力較低、只適合樑不適合柱
- 單價：每噸 30,000~45,000 元
規格 3：寬翼緣鋼（HWF）
- 特性：翼緣寬度比 H 鋼更寬
- 優點：抗彎強度最高、適合重型支撐
- 缺點：單價最高、自重重
- 單價：每噸 50,000~70,000 元
規格 4：方鋼管（Box Section）
- 特性：中空方形截面（□）
- 優點：抗扭強度高、外觀較簡潔
- 缺點：單價偏高、焊接難度較高
- 單價：每噸 45,000~60,000 元
四、5 大施工眉角
眉角 1：負載計算（最重要）
H 鋼架設前必須做結構負載計算，確認 H 鋼規格能承載上方結構重量。常用規格：
- 單層樓板支撐：H 200×200×8×12（200mm 高、翼板寬 200mm）
- 雙層結構補強：H 250×250×9×14
- 3 層以上：H 300×300×10×15
必須由結構技師簽證，不可憑經驗判斷。
眉角 2：焊接固定
- H 鋼對接用全滲透焊接，不可用點焊
- 焊道長度 ≤ 10 倍板厚（例：板厚 12mm → 焊道 ≥ 120mm）
- 焊接後敲除焊渣，目視檢查焊道是否有裂縫、氣孔
眉角 3：底座與頂部固定
- 底座用 10mm 鋼板 + 化學螺栓固定於既有 RC 結構
- 頂部用 螺栓或焊接與上層結構緊密結合
- 不可只用「放置」或「卡住」，必須實質固定
眉角 4：支撐間距與斜撐
- 垂直支撐間距 ≤ 1.5m
- 水平斜撐每 3~5m一組
- 支撐與牆面之間用繫牆桿固定
眉角 5：施工中監測
- 支撐頂部裝水平儀監測位移
- 每日觀察鋼構變形、焊道裂紋
- 若發現異常，立即停止上方施工並補強
五、預算參考（單跨 H 鋼支撐 6m × 1 層）
- H 鋼材料（200×200）6 米長：12,000~20,000 元
- 焊接工資 + 焊材：5,000~10,000 元
- 化學螺栓 + 鋼板底座：3,000~6,000 元
- 結構技師簽證：8,000~15,000 元
- 監測儀器（水平儀）：2,000~5,000 元
- 總計（單跨）：約 3~6 萬元
影響預算最大變數：H 鋼規格、跨距大小、是否需要多組斜撐、結構技師費。
六、3 大常見 NG
NG 1：沒做結構計算（規格過小）
未請結構技師計算就施工，H 鋼規格過小無法承載，上方結構變形甚至塌陷。
NG 2：點焊代替全滲透焊接
點焊點易脆斷，全滲透焊接是承重結構唯一可接受的接合方式。
NG 3：未與既有結構實質固定
H 鋼只是「放」在地面或牆邊，未用螺栓/焊接固定，施工震動可能位移。
七、誰適合做 H 鋼支撐？
- 結構補強：樑柱裂縫、承載不足、老舊 RC 結構
- 局部拆除：拆牆、拆樓板、擴大開口前
- 頂樓加蓋：原結構承載不足
- 夾層屋增建：新增樓板需支撐
八、總結
H 鋼支撐是結構安全的最後防線，規格、焊接、固定、監測 5 大面向缺一不可。從本次實景照片可以看到：正確的施工現場同時備有焊接機、H 鋼、預留 RC 牆面（將做化學螺栓固定）、以及監控空間。下次面臨老屋拆除、結構補強、頂樓加蓋等需求時，一定要有結構技師簽證並找有經驗的施工團隊，不要為了省錢跳過關鍵的安全評估。要了解更多結構補強、H 鋼支撐或老屋結構安全相關眉角，歡迎直接聯絡 GooderWorks 固德老屋翻新，讓我們用實績幫你把建築結構的安全做到位。
